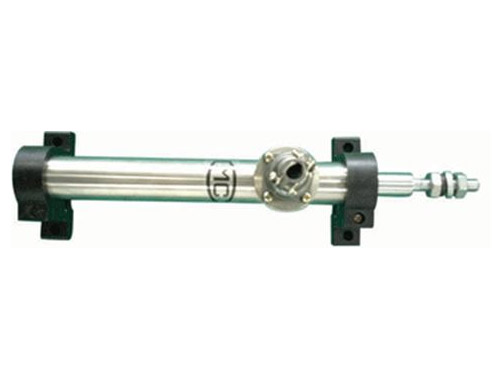

TD-1系列油動機傳感器是專為測量汽輪機組閥位開度行程而設計的 ,與XCW-Y油動機監控儀相配合,具有閥位行程的遠傳指示,報警,恒流輸出等功能。采用中頻差動變壓器式位移傳感器作為傳感元件，是一種高可靠的LVDT位移傳感器。 外殼為不銹鋼，具有結構簡單、精度高、免保護等優點。
技術參數：
1. 量程： 0～600mm （量程由用戶自定）
2. 準確度：±1%（滿量程）
3. 環境溫度：-10℃~+100℃
4. 相對濕度：≤90%
5. 線性阻抗： 250±50Ω（1500Hz）
傳感器結構圖：
型號規格 | e | l | m | 行程 | 初拉長度 | φD | M | F |
| TD-1 35 | 65 | 80 | 25 | 35 | 5 | φ6 | 6 | 20 |
| TD-1 50 | 105 | 120 | 80 | 50 | 15 | φ6 | 6 | 60 |
| TD-1 100 | 185 | 200 | 160 | 100 | 15 | φ6 | 6 | 60 |
| TD-1 150 | 235 | 250 | 175 | 150 | 15 | φ6 | 6 | 60 |
| TD-1 200 | 285 | 300 | 220 | 200 | 15 | φ6 | 6 | 60 |
| TD-1 250 | 337 | 352 | 265 | 250 | 15 | φ6 | 6 | 60 |
| TD-1 300 | 455 | 470 | 370 | 300 | 15 | φ6 | 6 | 60 |
| TD-1 350 | 455 | 470 | 370 | 350 | 15 | φ6 | 6 | 60 |
| TD-1 400 | 605 | 620 | 505 | 400 | 15 | φ6 | 6 | 60 |
| TD-1 500 | 755 | 770 | 590 | 500 | 15 | φ6 | 6 | 60 |
| TD-1 600 | 755 | 770 | 590 | 600 | 15 | φ6 | 6 | 60 |
訂貨指南
訂貨代號： TD-1-A□□
量程范圍A□□：01——0～35mm； 02——0～50mm； 03——0～100mm
04——0～150mm； 05——0～200mm； 06——0～250mm； 07——0～300mm
08——0～350mm； 09——0～400mm； 10——0～500mm； 11——0～600mm
如有特殊要求，請與我公司協商
