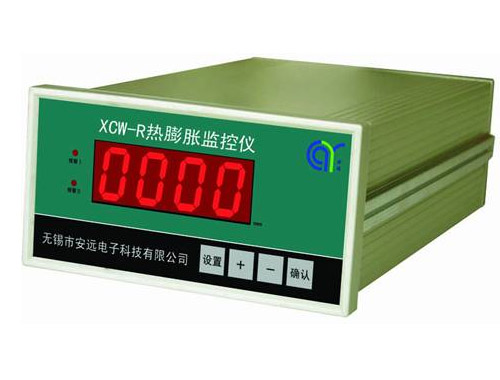

XCW-R型熱膨脹行程監控儀，配接TD-2型熱膨脹傳感器，可測量各種旋轉機械的汽缸膨脹。汽輪機在啟動和停機時，或者在某一特定過程的變化時，大部分機器的殼體都存在著熱膨脹的過程，如果機殼兩側的膨脹不均勻，就會使機殼變斜或翹起，這樣的變形會使機殼與基礎之間產生巨大的應力，由此帶來的不對中現象會引起嚴重的后果，這種不希望出現的情況通常是滑銷系統“卡澀”的結果。熱膨脹監測儀使用兩個直線位移傳感器來測量機殼相對于基礎的受熱膨脹值，熱膨脹傳感器需安裝在機殼絕對死點的兩側，二者的差值表示機殼的變形，可設置報警來提示操作者及早采取措施。

主要功能

汽輪機、水輪機、壓縮機、鼓風機等旋轉類機械的汽缸膨脹的監視和保護。

功能說明：

1. 顯示功能

熱膨脹行程測量值、Ⅰ值報警、Ⅱ值報警設定值，可分別在LED數碼管上顯示，4位數碼管顯示，第一位為符號位。

2. 報警功能

設有兩級報警，用戶可根據需要設定報警值,當熱膨脹行程超過報警設定值時，前面板相應報警指示燈亮，同時監控儀在后面板輸出開關信號，保護被控設備。

3. 報警延時時間設定功能

報警延時時間調整范圍0～3秒，以防止現場干擾引起誤報警。

4. 自診斷功能

具備上電、掉電檢測功能，同時切斷報警、停機輸出回路，能有效地抑制儀表的誤報警。

5. 電流輸出

設有4～20mA電流輸出接口，可與計算機、DCS、PLC系統,無紙記錄儀等設備連接。

技術參數：

1. 輸入信號：TD-2熱膨脹傳感器輸出信號

2. 顯示方式：4位數碼管顯示，第一位為符號位，準確度:±0.5％

3. 測量范圍：0～50mm

4. 電流輸出：4～20mA或0～10mA，負載≦500Ω

5. 報警接點容量：AC220V/3A，DC28V/3A

6. 工作環境: 溫度：0～55℃ 相對濕度：≤95%

7. 工作電源：交流 220VAC±10% 50Hz 功耗≤10W

8. 安裝方式: 盤式

9. 整機尺寸：160（寬）×80（高）×200（深）mm

10. 開孔尺寸：152（寬）×75（高）mm

訂貨指南：

1. XCW-R型熱膨脹行程監控儀必須配置TD-2熱膨脹傳感器

2. 選型代號：

量程選擇A□□：

0 1—— 0～25mm

0 2—— 0～35mm

0 3—— 0～50mm

電流輸出B□□：

0 1—— 4～20mA

0 2—— 0～10mA

傳感器選擇C□□：

0 1—— TD-2熱膨脹傳感器

報警延遲D□□:

0 1—— 0.1秒

0 2—— 1秒

0 3—— 3秒
